文化历史博物馆的工作
文化历史博物馆是奥斯陆大学的一个学院。由于在文化历史管理、研究和传播方面积累了丰富的专业知识,该博物馆被誉为挪威博物馆研究领域的领先机构。他们展示了数量庞大的考古和人种学藏品,涵盖了从石器时代、维京时代、中世纪直至近代的时间跨度。该学院的维京海盗船博物馆于1926年开馆,每年都吸引着大量历史爱好者前来参观。复杂的三维扫描项目

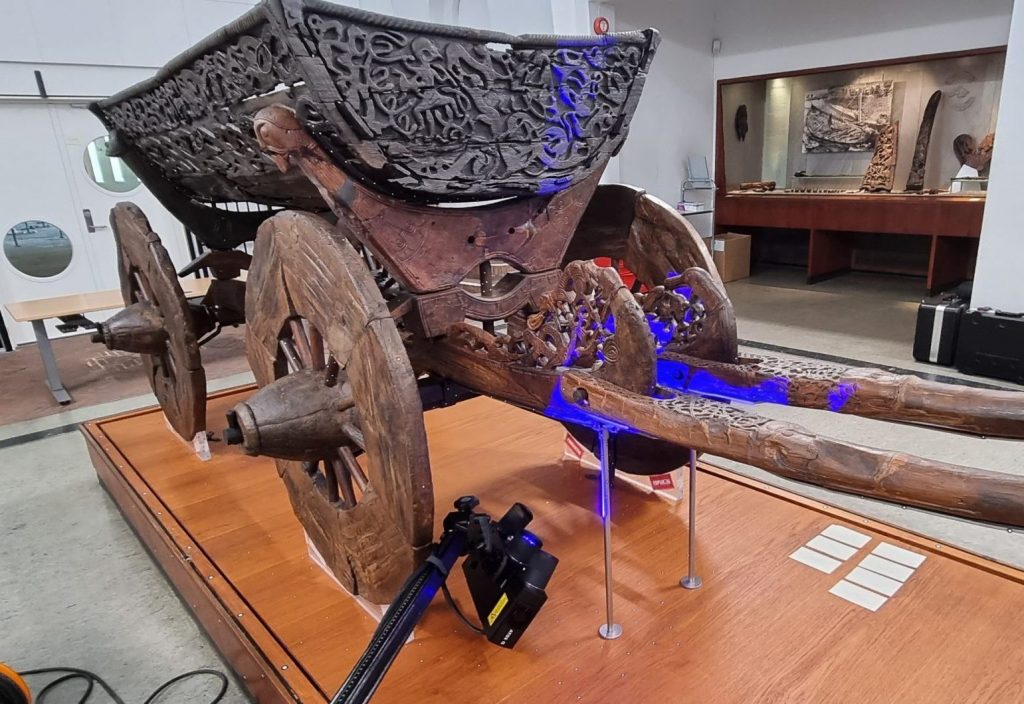

在其中一个较为复杂的项目中,我们对木制的奥塞贝格马车(Oseberg Wagon)进行了数字化处理。它是现存的唯一一辆维京马车。由于要迁往新址,博物馆不得不对这辆马车进行拆解。这辆马车具有独特的雕刻装饰,其结构也越来越不稳定,因此,为这件历史文物创建数字备份几乎势在必行。
但是,该项目却面临着以下几项挑战:要扫描的文物长5.5米,宽1.5米,高1.2米。马车的几何结构十分复杂,且表面装饰着各种精美装饰物和装饰符号。在马车拆解过程中,我们使用ATOS Q MV270 + TRITOP对每个零件进行了扫描,以获取参考系统和表面颜色。


此操作完成后,我们将首个模型转换为CAD模型。在此基础上,我们可以使用“最佳拟合”功能根据模型调整各个零件。这样,马车即以数字方式逐步完成组装。事实证明,此方法取得了巨大成功。得益于功能强大的ZEISS INSPECT软件,我们现在绘制出了非常精确的装配图,可在重新组装时使用。
软件洞察
从摄影测量图像到网格,再到最终的三维模型,了解所收集的三维数据在ZEISS INSPECT软件中的表现。 Previous
Next
现代光学三维扫描仪在文物修复方面所具备的优势
三维扫描仪,尤其是ATOS Q条纹投影扫描仪,是挪威博物馆不可或缺的一部分。自2013年以来,这些扫描仪即开始使用现代测量方法。使用ATOS Q可获得准确的结果,而且三维数据十分详尽,特别是对于难以检测的复杂表面,这两项因素在选择三维扫描解决方案方面具有决定性作用。 此外,光学三维扫描仪还可以对文物进行非接触式测量。值得一提的是,年代久远的文物十分脆弱,通常只有一层薄薄的清漆将其粘合在一起。因此,非接触式快速测量是高度适用的测量方法,以免对零件造成损坏。如果您仔细观察要扫描的历史文物,会发现它们通常具有精美的装饰。这些装饰通常由铁、银甚至金元素等金属铆钉制作而成。这种细节装饰会反射大量光线,给精确扫描带来困难。博物馆在使用不同的扫描仪进行多次测试后,将ATOS Q认定为完成此类任务的最佳解决方案。 可以根据不同的项目选择测量体积为270或500的ATOS Q。 另外,还可以使用TRITOP来提升项目的专业水平,并满足修复人员的要求。系统记录的照片为修复人员提供了历史文物表面颜色的相关信息。在许多项目中,我们通过三维扫描将这些照片进行映射,以获得彩色纹理网格。这两种解决方案的结合提供了部件及其各个组件的丰富的数字信息。。我希望该项目能够为博物馆和文化遗产机构处理考古和人种学文物带来启发。
Bjarte Aarseth — 三维扫描首席工程师
